0256-33-2925品物は特注工具部品です。
外観全体の形状を崩さずノギスを使用し、0.05mm以内の研磨を行うよう依頼がありました。
素材がもともと柔らかい素材の真鋳であり、しかも板の厚さが0.5mmと薄い為、先端窓部分は特に注意行い研磨しないと変形してしまいます。

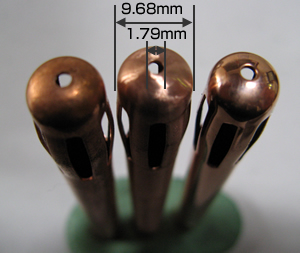

■先端部分を上から撮影
ベルト仕上げの際、窓穴のバリを完全に除去し、形状を崩さず研磨します。
最終仕上げでは、穴ダレ、変形に注意し、鏡面仕上げにします。
先端1.79mmの穴もバリ取りを行います。
キレイな丸に仕上げる必要があります。少しでも傷があるとNGとなります。
